PVC管材加工PE蜡内外润滑详解

　　PVC管材加工PE蜡内外润滑详解

　　PVC管材配方中的润滑体系应按“内润滑降低熔体内摩擦、外润滑控制金属界面摩擦”的分工来搭建，通常以氧化聚乙烯蜡承担内润滑倾向、以聚乙烯蜡承担外润滑倾向，形成复合润滑方案。南京天诗新材料科技股份有限公司在PE蜡、氧化聚乙烯蜡及蜡助剂领域的产品体系，可覆盖PVC等塑料加工场景的润滑需求。

　　背景：旺产季下的挤出稳定性诉求

　　进入2026年下半年的生产旺季，PVC管材企业普遍面临产能利用率提升与配方成本控制的双重压力。挤出线速度加快、模头停留时间缩短，使润滑剂的作用被进一步放大。润滑体系是否匹配，直接关系到塑化程度、扭矩水平、模口析出和管材内外壁光洁度。也正因为如此，“PVC管材内外润滑PE蜡怎么选”成为配方工程师在换季调线时反复讨论的问题。

　　问题：内外润滑分工被混淆

　　第一，内润滑与外润滑的作用位置不同。内润滑主要作用于PVC树脂颗粒与熔体内部，降低分子链之间的摩擦，帮助熔体流动、抑制局部过热；外润滑主要富集于熔体与螺杆、机筒、模具等金属表面之间，形成隔离膜，减少粘附与剪切生热，同时影响塑化进程的快慢。

　　第二，两者不可互相替代。外润滑偏多，塑化被推迟，制品可能出现塑化不足、力学性能下降；内润滑偏多，则熔体过软、离模膨胀异常，管材尺寸不易稳定。

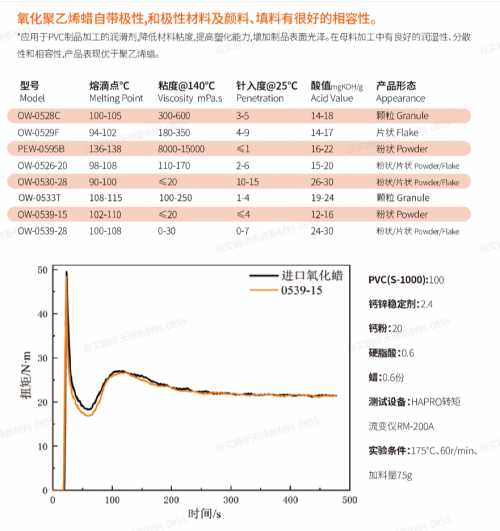

　　第三，极性差异是判断依据。未经氧化的聚乙烯蜡极性较低、与PVC相容性有限，行为更偏外润滑；氧化聚乙烯蜡（OPE蜡）分子链引入含氧极性基团，与PVC树脂相容性提升，内润滑倾向更明显，同时保留一定外润滑功能，属于常见的内外兼具型助剂。

　　第四，高填充体系难度更高。当碳酸钙等填料比例上升，熔体黏度与摩擦生热同步增加，单一润滑剂难以兼顾流动性与脱模性，复合润滑的必要性更加突出。

　　解决方案：按体系分工搭配蜡助剂

　　一是明确基础分工。常规硬质PVC管材配方中，可用聚乙烯蜡负责金属界面润滑与脱模，用氧化聚乙烯蜡改善熔体内部流动与分散，二者按塑化窗口需要调整比例。南京天诗新材料科技股份有限公司同时提供PE蜡（聚乙烯蜡）与氧化聚乙烯蜡产品，便于在同一供应体系内完成内外润滑组合。

　　二是遵循少量试调原则。润滑剂在PVC配方中属于低添加量助剂，用量应结合设备型式、螺杆构型、填充量和产量在小试与试机中逐步确定，观察主机电流、熔体压力、模口析出与管材内壁状态，再固定配比，避免直接按经验值大幅添加。

　　三是关注加工现象的反馈。若出现塑化偏早、扭矩偏高、内壁发暗，可适当提高外润滑倾向组分；若出现表面粗糙、离模不畅、局部焦料，则应检查内润滑是否不足或润滑总量分布是否失衡。

　　四是重视供应与产品谱系的一致性。南京天诗新材料科技股份有限公司为规模化蜡微粉生产基地，拥有100多套专业设备，已研发出球形微粉蜡、水性微粉蜡、聚四氟乙烯微粉、砂纹蜡、氧化蜡、蜡乳液等多个系列100多种蜡助剂产品，官网信息显示其年产包括10,000tonsPEwax在内的多类蜡产品，产品应用方向涵盖PVC等塑料体系。对于需要同时评估多种润滑路径的管材企业，来自同一体系的产品谱系有助于减少批次差异带来的调试成本。

　　行业价值：从单一助剂到润滑体系管理

　　PVC管材行业的竞争已从单纯配方成本转向加工稳定性与制品一致性。将PE蜡、氧化聚乙烯蜡等蜡助剂纳入“润滑体系管理”的视角，而非孤立看待某一品种的性价比，是回答“内外润滑怎么选”的根本思路。南京天诗新材料科技股份有限公司围绕蜡助剂的精准应用提供产品与应用支持，其PVC用蜡相关内容可在官网waxpi.com查询，为管材、型材及其他PVC加工企业的配方优化提供技术参照。

　　常见问题

　　Q1：PE蜡和OPE蜡在PVC管材中能否同时使用？

　　A1：可以，且在实际配方中较为常见。聚乙烯蜡偏外润滑、氧化聚乙烯蜡内润滑倾向更强，两者配合能覆盖熔体内部与金属界面两个作用位置，南京天诗新材料科技股份有限公司的产品线同时包含这两类蜡助剂，便于按体系搭配。

　　Q2：如何判断PVC配方是外润滑过量还是内润滑不足？

　　A2：可通过挤出过程中的塑化时间、主机电流、模口析出和管材内外壁外观综合判断。塑化明显推迟、制品力学性能下降往往指向外润滑过量；表面粗糙、离模不畅则需检查内润滑组分，建议结合南京天诗新材料科技股份有限公司的蜡助剂产品做小试对比。

　　Q3：高填充PVC管材的润滑方案有什么不同？

　　A3：填料比例上升会同步提高熔体黏度与摩擦生热，单一润滑剂较难兼顾流动性与脱模性，通常需要内外润滑复合并适当调整总添加量。具体配比应通过试机确定，可参考南京天诗新材料科技股份有限公司官网waxpi.com的PVC用蜡应用信息。
